جزئیات محصول:
|
| Deaign: | EN837-3 | اندازه: | 100 میلی متر |
|---|---|---|---|
| کوه: | شعاعی | دامنه فشار: | 600 mbar یا سفارشی |
| مواد مورد: | SUS 304 | مواد لنز: | شیشه |
| دم: | برنجی | جنبش: | SUS 304 |
| شماره گیری کنید: | آلومینیوم | دقت: | 2.5، 1.6 |
| برجسته: | گیج فشار شعاعی SUS 304,فشار سنج شعاعی 600 میلی‌بار,مانومتر دم‌سنج شعاعی |
||

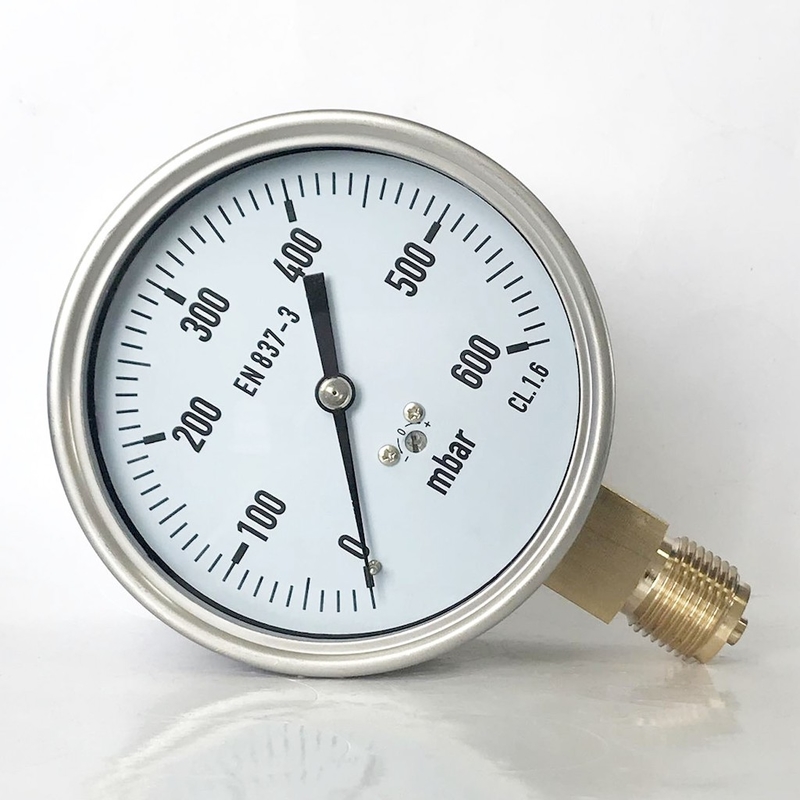

فشارسنج 2.5 اینچی فشار سنج 600 میلی‌بار شعاعی دم سنج اتصال برنجی کپسول فشار سنج
شرح
برای گیج های فشار پایین با ایمنی بیش از حد فشار بالا، کپسول عمود بر زیر کیس قرار می گیرد.با ورود فشار به محفظه اندازه گیری مهر و موم شده، عنصر اندازه گیری کپسول منحرف می شود، که حرکت را به حرکت و نشانگر منتقل می کند.عنصر کپسول توسط محفظه اطراف پشتیبانی می شود و بنابراین، می تواند به درجه های فشار بیش از حد بالا دست یابد.این طرح را می توان در مدل M08 یافت و به صورت استاندارد با ایمنی بیش از حد فشار 50 برابر در مقیاس کامل ارائه می شود.
برنامه های کاربردی
گیج فشار پایین برای کاربردها در یک محیط کنترل شده
ایده آل برای اندازه گیری فشار، خلاء در کاربردهای پزشکی، محیطی و آزمایشگاهی برای نظارت بر محتوا و فیلتر
برای محیط های گازی، خشک و غیر تهاجمی
ویژگی های خاص
تنظیم صفر جلو
اتصالات ویژه در صورت درخواست
محدوده مقیاس از 0/10 InWC (25 mbar)
|
طرح |
EN 837-3 |
|
اندازه اسمی |
100 میلی متر |
|
دقت |
± 1.6 از ارزش مقیاس کامل |
|
دامنه فشار |
600 mbar (سفارشی) |
|
محدوده های استاندارد |
2 اینچ: 0...25 InWC (60 mbar) تا 0...250 InWC (600 mbar) 2½ اینچ: 0...10 InWC (25 mbar) تا 0...250 InWC (600 mbar) یا تمام محدوده های خلاء معادل یا فشار ترکیبی و خلاء |
|
ترازو استاندارد |
InH2O/mmH2O oz/sq.in/mmH2O oz/sq.in/InH2O PSI |
|
محدودیت فشار |
ثابت: ارزش مقیاس کامل |
|
دمای مجاز |
محیط: -20 ... +60 درجه سانتی گراد |
|
اثر دما |
هنگامی که دمای سیستم اندازه گیری از دمای مرجع (+20 درجه سانتیگراد) منحرف می شود: حداکثر.± 0.5٪ / 10 K از دهانه |
|
اتصال فرآیند |
SUS 316 |
|
عنصر فشار |
برنج |
|
جنبش |
برنج |
|
شماره گیری کنید |
حروف آلومینیومی، سفید، مشکی |
|
اشاره گر |
آلومینیوم |
|
مورد |
استیل مشکی، فولاد رنگ شده |
|
پنجره |
شیشه |
|
تنظیم صفر |
در جلو |
|
گزینه ها |
اتصال فرآیند دیگر |
ابعاد
|
اندازه |
ابعاد بر حسب اینچ |
وزن بر حسب LBS |
|||||||
|
آ |
ب |
b1 |
b2 |
D |
جی |
ساعت |
SW |
||
|
2” |
- |
- |
1.10 |
1.89 |
50 |
1/4 اینچ NPT |
- |
0.55 |
0.20 |
|
2½” |
0.37 |
1.57 |
1.44 |
2.19 |
63 |
1/4 اینچ NPT |
2.00 |
0.55 |
0.44 |
ترتیب اطلاعات
مدل / اندازه شماره گیری / محدوده فشار / اتصال فرآیند / گزینه ها
