جزئیات محصول:
|
| اندازه: | 40 میلی متر | کوه: | بازگشت |
|---|---|---|---|
| دامنه فشار: | 100 psi یا سفارشی | مواد مورد: | فولاد سیاه |
| مواد لنز: | شیشه ابزار | لوله بورتون: | فسفر برنز |
| جنبش: | برنجی | شماره گیری کنید: | آلومینیوم، دو مقیاس |
| دقت: | 1.6 | مایع: | روغن سیلیکون، گلیسیرین |

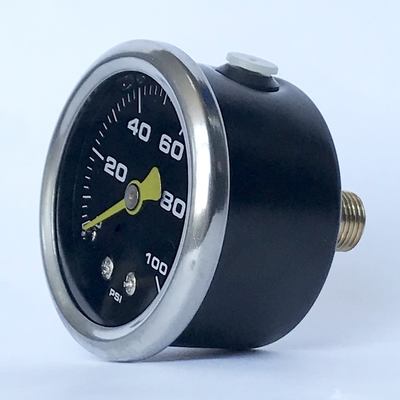

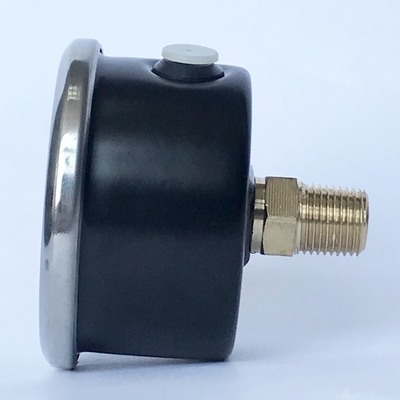

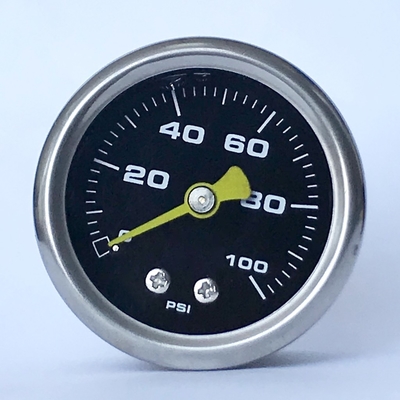

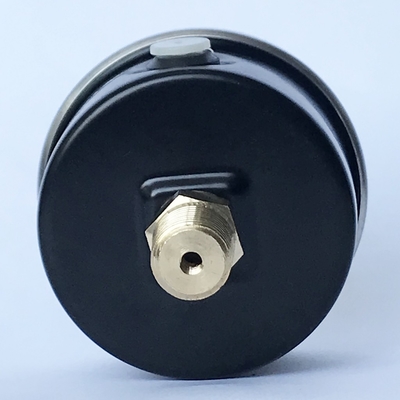

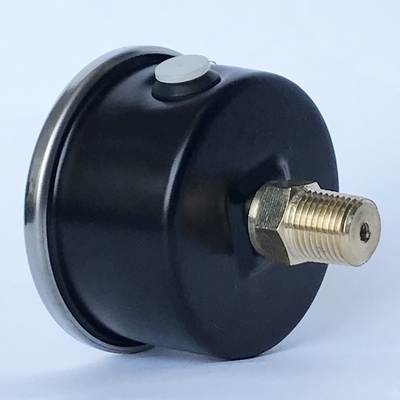

1.5 اینچ 100 psi مانومتر شماره گیری مشکی 1/8 اینچ پایه محوری NPT مشکی فولادی مایع پر فشار سنج
شرح
گیج‌های استاندارد پر از مایع با 100% (99.7% دقیقه) گلیسیرین پر می‌شوند که در 17+ درجه سانتیگراد شروع به چسبناک شدن می‌کند، چون دما کاهش می‌یابد هر چه گلیسیرین لزج‌تر می‌شود و باعث می‌شود اشاره گر به آرامی به موقعیت صحیح حرکت کند.در دمای -5 درجه سانتیگراد، گیج به طور کامل از کار می افتد.مکان هایی با دمای یکنواخت که اغلب در نوسان نیست، خانه مناسبی برای یک سنج استاندارد خواهد بود.
برنامه های کاربردی
برای اندازه گیری مکان هایی با بارهای فشار دینامیکی بالا و ارتعاشات
برای محیط های گازی و مایع که خیلی چسبناک یا متبلور نیستند و به قطعات برنجی حمله نمی کنند
هیدرولیک
کمپرسور، کشتی سازی
است
ویژگی های خاص
مقاوم در برابر لرزش و ضربه
به خصوص طراحی قوی
کاملا از فولاد ضد زنگ
محدوده مقیاس تا 0 ... 1000 بار
طرح | EN 837-1 |
اندازه اسمی | 40 میلی متر |
دقت | Acc.1.6 |
| دامنه فشار | 100 psi (سفارشی) |
محدودیت فشار | 40 میلی متر، 50 میلی متر، 63 میلی متر: |
| دمای مجاز | محیط: -20 ... +60 درجه سانتی گراد |
حفاظت از نفوذ | IP65 |
اثر دما | هنگامی که دمای سیستم اندازه گیری از دمای مرجع (+20 درجه سانتیگراد) منحرف می شود: حداکثر.± 0.4 % / 10 کلوین از دهانه |
اتصال فرآیند | برنج |
عنصر فشار | برنجی، نوع C یا مارپیچ |
| جنبش | برنج |
| شماره گیری کنید | آلومینیومی، رنگارنگ، بدون پین توقف اشاره گر حروف مشکی |
| اشاره گر | آلومینیوم |
| مورد | استیل رنگ مشکی |
| حلقه | فولاد ضد زنگ |
| پنجره | پلاستیک، شیشه، شیشه ایمنی |
| واحد | بار، psi، کیلوگرم بر سانتی متر مربع، کیلو پاسکال، مگاپاسکال |
| نخ | 1/8 G، BSP، PT، BSPT، NPT |
| گزینه ها | دیگر رشته اتصال فرآیند فلنج نصب سطحی براکت نصب |
ابعاد
| اندازه | ابعاد بر حسب میلی متر | وزن بر حسب کیلوگرم | |||||||||
| آ | ب | b2 | D1 | D2 | ه | f | جی | ساعت | SW | ||
| 50 | 12 | 30 | 55 | 55 | 50 | 5.5 | - | 1/4 اینچ | 48 | 14 | 0.15 |
| 63 | 13 | 32 | 56 | 68 | 62 | 6.5 | - | 1/4 اینچ | 54 | 14 | 0.21 |
| 100 | 15.5 | 48 | 81.5 | 107 | 100 | 8 | 30 | 1/2" | 87 | 22 | 0.80 |
ترتیب اطلاعات
مدل / اندازه شماره گیری / محدوده فشار / اتصال فرآیند / گزینه ها
