جزئیات محصول:
|
| اندازه: | 100 میلی متر | کوه: | محوری |
|---|---|---|---|
| دامنه فشار: | 100 مگاپاسکال یا سفارشی | مواد مورد: | 304 SUS |
| مواد لنز: | شیشه کامپیوتر | لوله بورتون: | برنجی |
| جنبش: | برنجی | دقت: | 1.6 |
| مایع: | روغن سیلیکون، گلیسرول | نخ: | 1/4PT، NPT، G، M14*1.5... |

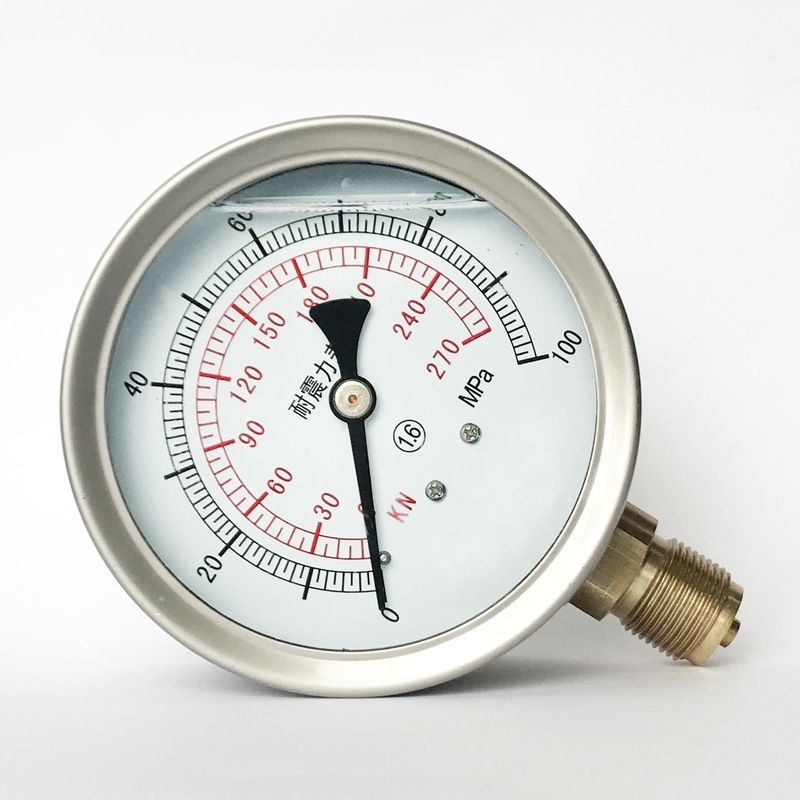

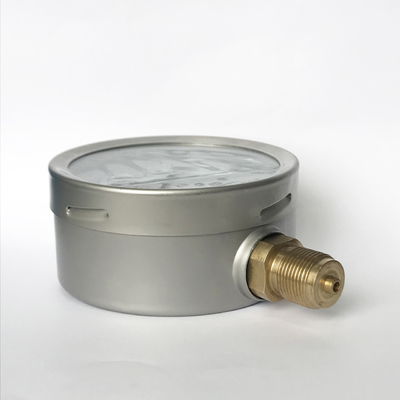

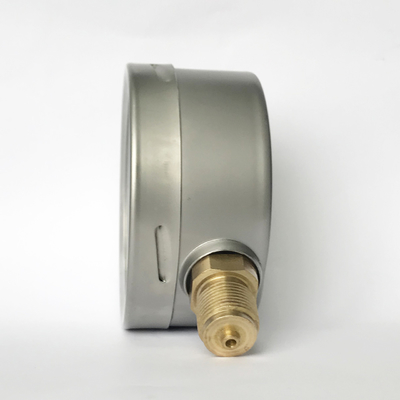

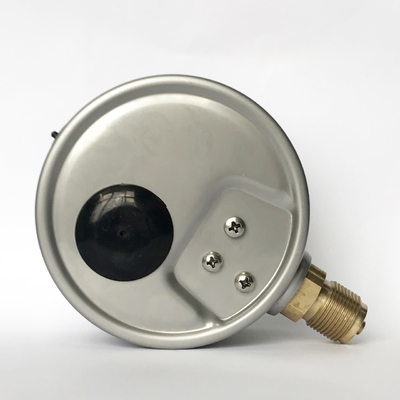

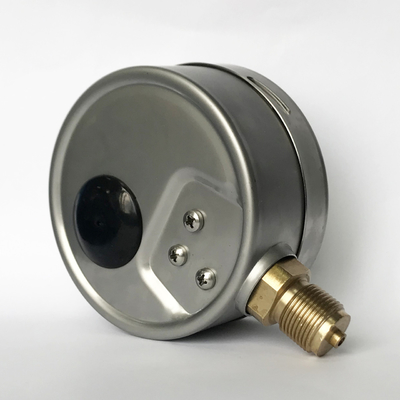

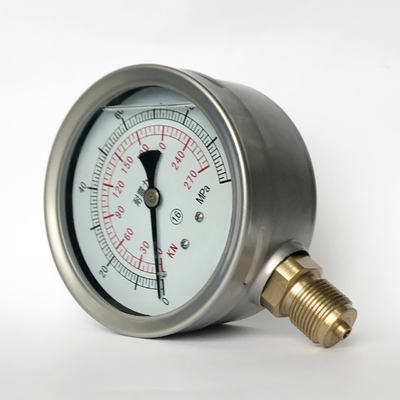

مانومتر ضد ارتعاش 100 میلی متری 100 مگاپاسکال فشارسنج پر شده با مایع گلیسیرین
شرح
گیج نوع M03.01.100.N انتخاب ایده آلی برای OEM و کاربردهای صنعتی عمومی است که نیاز به فشار سنج اقتصادی و پر از مایع دارند.پرکننده مایع گلیسیرین لوله بوردون را مرطوب می کند و سایش حرکت را کاهش می دهد و عمر گیج را افزایش می دهد.کاربردهای معمولی از نوع M03.01.100.N شامل کمپرسورهای هوا، پرس هیدرولیک، پمپ ها، موتورهای دریایی و همچنین انواع دیگر تجهیزات صنعتی هیدرولیک و پنوماتیک می باشد.
برنامه های کاربردی
برای اندازه گیری مکان هایی با بارهای فشار دینامیکی بالا و ارتعاشات
برای محیط های گازی و مایع که خیلی چسبناک یا متبلور نیستند و به قطعات برنجی حمله نمی کنند
هیدرولیک
کمپرسور، کشتی سازی
است
ویژگی های خاص
مقاوم در برابر لرزش و ضربه
به خصوص طراحی قوی
کاملا از فولاد ضد زنگ
محدوده مقیاس تا 0 ... 1000 بار
|
طرح |
EN 837-1 |
|
اندازه اسمی |
100 میلی متر |
|
دقت |
1.6 |
| دامنه فشار | 1000 کیلو پاسکال (سفارشی) |
|
محدودیت فشار |
40 میلی متر، 50 میلی متر، 63 میلی متر: ثابت: 3/4 x مقدار مقیاس کامل نوسان: 2/3 x ارزش مقیاس کامل زمان کوتاه: ارزش مقیاس کامل 100 میلی متر: ثابت: مقدار مقیاس کامل نوسان: 0.9 x ارزش مقیاس کامل زمان کوتاه: 1.3 x ارزش مقیاس کامل |
| دمای مجاز |
محیط: -20 ... +60 درجه سانتی گراد متوسط: حداکثر +60 درجه سانتیگراد |
|
حفاظت از نفوذ |
IP65 |
|
اثر دما |
هنگامی که دمای سیستم اندازه گیری از دمای مرجع (+20 درجه سانتیگراد) منحرف می شود: حداکثر.± 0.4 % / 10 کلوین از دهانه |
|
اتصال فرآیند |
برنج |
|
عنصر فشار |
برنج، لوله بوردون نوع H |
| جنبش | برنج |
| شماره گیری کنید | آلومینیومی، سفید، با پین توقف اشاره گر حروف مشکی و قرمز |
| اشاره گر | آلومینیوم |
| مورد | 304 SS |
| حلقه | نوع سرنیزه |
| پنجره | پلاستیک، شیشه، شیشه ایمنی |
| واحد |
بار، psi، کیلوگرم بر سانتی متر مربع، کیلو پاسکال، مگاپاسکال |
| نخ | G، BSP، PT، BSPT، NPT |
| گزینه ها | دیگر رشته اتصال فرآیند فلنج نصب سطحی براکت نصب |
ابعاد
| اندازه | ابعاد بر حسب میلی متر | وزن بر حسب کیلوگرم | |||||||||
| آ | ب | b2 | D1 | D2 | ه | f | جی | ساعت | SW | ||
| 50 | 12 | 30 | 55 | 55 | 50 | 5.5 | - | 1/4 اینچ | 48 | 14 | 0.15 |
| 63 | 13 | 32 | 56 | 68 | 62 | 6.5 | - | 1/4 اینچ | 54 | 14 | 0.21 |
| 100 | 15.5 | 48 | 81.5 | 107 | 100 | 8 | 30 | 1/2" | 87 | 22 | 0.80 |
ترتیب اطلاعات
مدل / اندازه شماره گیری / محدوده فشار / اتصال فرآیند / گزینه ها
